Tutorial Bohrtaag: Pixel Art Isometric Basics

[bohrtaag]

Pertama kali aku tengok pixel art adalah poster eBoy di studio Urban Comics. aku macam x percaya ada orang akan buat artwork dengan melukis pixel demi pixel. Mesti ada cara mudah nk buat artwerk macam ni. Setelah mencari serata internet, ternyata jangkaan aku meleset: memang tak ada cara mudah nak hasilkan pixel art. Memang orang buat satu satu. Payah kan? Memang. Tapi kalau tau prinsip asasnya, senang la sikit nak buat pixel art. Dalam tutorial ni aku cuba explain the very basics of isometric pixel art, melukis bentuk 3D asas, shading dan mewarna.

Persediaan
1stly, aku buat ni dlm Photoshop. Tapi tu hanya supaya senang nak guna layer2.
Korang boleh guna software lain mcm MS Paint or whatever.
Dalam Photoshop, guna Pencil tool, dan select brush shape 'square' dengan saiz 1px.
Set canvas seberapa yg korang rasa perlu. Untuk yang ni aku set 70x70.
Zoom in sehingga 1200% atau 1600% supaya satu pixel dapat dilihat dengan jelas.
Nota: imej di sini dibesarkan untuk senang nampak. bukan saiz sebenar

Melukis Sudut dengan pixel
Dalam pixel art isometric, ada beberapa sudut tetap asas yang boleh diwakili dengan susunan pixel mudah. Sudut2 tersebut adalah: 30°,45°,60° dan 90°.


0° dan 90° paling mudah la: buat line straight melintang atau menegak.
30° dilukis dengan 2 pixel ke tepi, dan 1 pixel ke atas.
45° dilukis dengan 1 pixel ke tepi dan 1 pixel ke atas.
60° dilukis dengan 1 pixel ke tepi dan 2 pixel ke atas.


Melukis segiempat dalam pandangan isometrik

Dalam pandangan isometri, satu "unit" diwakili oleh satu senggat yg bersaiz 1px tinggi dan 2px lebar. Tengok diagram di atas. Petak A bersaiz 12px x 14px dalam pandangan pelan. Petak A' pula adalah petak yang bersaiz sama (12x14) tetapi dalam pandangan isometri. Cuba kira "unit" pada Petak A' dan kamu akan dapati petak itu bersaiz 12x14 unit. Unit inilah asas yang digunakan untuk menghasilkan isometric pixel art yang terperinci. Perhatikan juga dari tiap2 bucu Petak A', sisi petak tersebut dilukis pada sudut yg sama (30°) tetapi arah yang berlainan. Petak asas kita akan kelihatan sebegini:



Into the 3rd Dimension!
Sekarang kita dah ada petak. Tapi apa yg kita really nak lukis is a form in 3D. Senang je, duplicate layer petak tu (CTRL+J) dan gerakkan beberapa pixel ke atas (utk yg ni, 12px):

Layer boleh digerakkan dengan menggunakan kunci anak panah. 1 ketik akan menggerakkan layer sebanyak 1px.

kemudian lukis garisan utk menyambungkan bucu2 dua petak kita ni:


dan kita akan dapat wireframe bentuk 3D kita:


dah nak siap dah, pastu kita padamkan garis-garis yg x perlu untuk mendapatkan bentuk 3D yg solid:


...dan tu lah dia, bentuk basic 3D dalam pixel isometri. Harap tutorial ni dapat la memanfaatkan sesapa.
Next, aku akan tunjuk kalering dan shading lak. Sementara tu, soalan dipersilakan.

[buckethead]

ya tuan guru, bagaimana melukis garis lengkung?

[froggypapa]

woh!best nih!

Eboy?punya la aku terperanjat tadi.

ni kan?



kat opis aku ni ada buku ni.koleksi pixelart eboy tahun 2002.bapak tebal ada 500 pages.selama ni aku x ambik kisah sgt pixel art sebelum ni..syukur abg bobo buat thread ni.bole la aku cuba utk berjinak2 dgn pixel ni.

harap abg bobo bole bg update selalu thread ni sbb dlm buku eboy ni xde tulisan langsung selain tajuk artwork dia.
baru la aku faham sikit prinsip pixelart ni.

salam mesra.

[SkyKidS]

sjak ble abang botak btuka jdi bobo nih...makasih abang bobo...aku nk test skrang...

[froggypapa]

Bobo tu gelaran manja dia la..

Bro,aku dah test sekali,siap warna sekali.aku ikut dlm buku eboy tu.aku guna pakai prinsip yg ko terangkan tadi.so aku mcm dah bole nmpak camna nk buat blok camni.

signboard kedai makjun aku-



tlg komen sket,bole pergi jauh ke ni?

[d4z]

dewa betul...this is truely simplized illustration the pixel art way!

thanks avam bohr coz sudi wat tutorial ni aku akan try cuba wat karang2 hoho

[SkyKidS]

ni diah...

adang bobo camna save image besa bgi sikit?...
klo resize..jd blur plak

[mysticmind]

guna 2px atau 4px kalu nak besar

[ajinda]

ni diah...

adang bobo camna save image besa bgi sikit?...
klo resize..jd blur plak

image size > kat setting Resample image tukar kepada Nearest Neighbor

[ApOgEE]

saya pun nak cuba...

camni buleska abang botak?





[bohrtaag]

hoh, pandai pun semorg kaler! (bukan susah pun, ye x? hehee)

+ froggy: siot lu, froggy! "abang bobo"??? adeii..lawak ak ko, caharam!
best ah opis ko ada buku tu. sure berpinau mata tengok dwg dlm tu.
signboard kedai makjun ko tu ok ah, bleh la pegi jauh mana ko nak. maybe just kasi shade sket dan maybe 'drop shadow' sket kt huruf2 tu.

+ skykids: hah, chun dah ni. siap surface lain2 shade. aku ske ko buat bucu dia beveled dan vertex dia kaler lagi terang. bende2 ni membuatkan pixel art nmpk lagi 'timbul'.
utk besarkan pixel art ni, macam ajinda cakap tu betul la. or, bila dah siap sumer2 dan dah puasati, seblum save tu, tukar Image> Mode> Indexed color. pastu dia akan flatten layers dan ko bleh besarkan img while retaining crispiness + jaggedness pixels tu.

+ apogee: waa..maju ni beb! semat gradien tuh. bleh share caner ko buat gradien and maybe citre skali caner ko buat bentuk lengkung untuk si buckethead?

[bipeds]

pergh, rancak masing2. ni yang terprovoked ni.

[ApOgEE]

ooo... terima kasih cikgu!!!

ala cikgu Boh, saya bukan terel pum... Baru je belajar ngan cikgu. Tapi saya ada asas lokesan Kejuruteraan masa sekolah menengah dulu... hehehe... saya main belasah ikut suka je...
___________________________________________

Baiklah, oleh kerana saya takut kene rotan ngan cikgu Bohrtaag , saya akan terangkan proses membuat silinder saya yang tak seberapa tu... dengar baik2 ye bucket!

Mukadimah
Aku buat silinder tu dulu. Lepas tu baru duplicate banyak2... Aku guna GIMP sebab takde potosop kat dalam Ubuntu ni. Setting semua, lebih kurang je macam yang cikgu Boh cakap kat tutorial tu...

Melukis Silinder
Mula-mula aku ikutla asas macam diterangkan oleh cikgu Boh sebelum ni... buat kotak tu, dengan kecerunan 60 darjah celcius... lepas tu buat la bulatan kat dalam dia... aku guna Ellipse Select Tool je kat dalam GIMP ni. Aku tak jumpa round tool kat dalam GIMP, tu pasal aku guna Ellipse Selection Tool. Apa pun, pastikan ko disable Antialias supaya dia tak kuar transparent pixel bila ko Fill nanti. Lepas dah ketik Ellipse tu, ko boleh resize selection tu supaya dia select betul2 bahagian dalam kotak tu dan cecah ke semua tepi.

Lepas tu buleh lah fill kan dalam dia sepenuhnya.

Select sekali lagi, dan resize kecik sikit dari bulatan asal. kendian tekan Delete...


Lepas tu duplicate macam kotak 3D cikgu Bohrtaag tu juga.


Seterusnya, buat garis yang menyambung hujung Ellipse mengikut resepi cikgu Bohrtaag lagi...


dan buang juga la garis belakang tu... serta warnakan sesedap rasa.

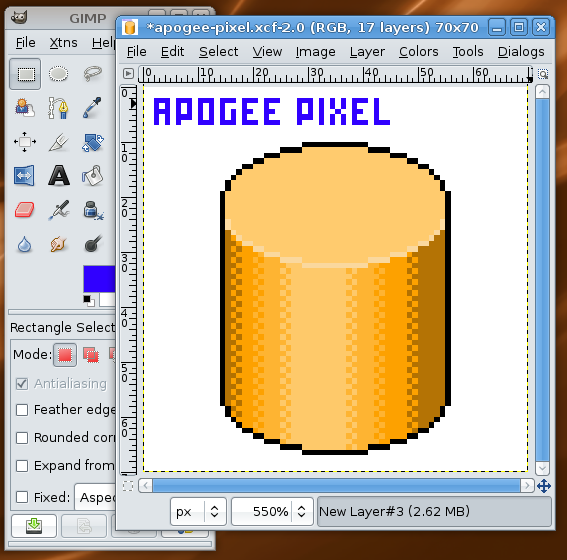

Mewarna Gradient Silinder
Aku pilih 5 nilai warna... Aku letak kat tepi belah kanan tu. Dari atas, paling gelap dan paling terang kat bawah tu...

Oleh kerana aku membayangkan cahaya disuluh dari depan, aku amik warna yang kedua terang, kalerkan bahagian atas silinder yang elips tu. dan kaler je dulu bahagian badannya dengan kaler paling gelap.


lepas tu, select bahagian tengah sikit dan Fill pula dengan kaler kedua gelap... dan lagi...


dan lagi sampai kaler kedua terang (yang sama ngan permukaan atas tu)


Aku tengok macam best jer kaler pixel art bohrtaag yang sebelum ni... so, lepas aku intai-intai aku rasa  yang kaler paling terang tu untuk lengkung kat depan ni la...


Seterusnya, untuk mem'blend'kan gradientnya, aku selang-selang warna bersebelahan dengan satu piksel disusun macam papan Dam Haji tu... alah, yang Mat Saleh panggil checkerboard tu la.. tapi dua lapis je sebab silinder ni kecik


Dan aku teruskan usaha murni aku untuk membuat kotak2 kecik tu... (hahaha, copy paste je la... ingat aku rajin sangat ke?)


begitulah adanya silinder buruk tu... dan aku pun menggunakan Hikmat Agent Smith untuk menduplicatekan silinder tu secukup rasa di dalam art yang aku post sebelom ini...

Sekian terima kasih... Semoga berjaya!!

Fakta Sejarah: Ini adalah post aku yang ke 999 hehehehe....

[bohrtaag]

Yay!! thanks sangat2 Apogee!!
aku kasi 5 bintang dan 1 bulan untuk ketekunan: (*****

[buckethead]

buleh tahan juga cikgu sandaran ni. terima kasih cikgu pogee..!! (baca macam nada sekolah rendah)

[dil_o_ais]

wah ada jugak org pki gimp...
igt aku sorang ja

[e-j]

whoaa.. chun!! buleh battle pixel art pasni.

kat deviantart ade pixelID:
http://scrotumnose.deviantart.com/journal/13854493/
http://pixelids.deviantart.com/favourites/

[froggypapa]

aku try lagi..mintak pendapat korang sket..



sejam lebih gak ni..haram susah jugak..

[SkyKidS]

tq sume....
pa mcam

[froggypapa]

best la sky..haram jeles aku..aku pun nk buat bangunan2 camtu..
sayang ko save x cantek line dia..nmpak blur..

eh sky..ko punye line tu 45° ke?bukan pakai 30° ke lagi cun?(bg aku la)..

abg bobo tlg la kasi tips berharga lagi..hehe..
